T-sleuven volgens DIN 650
Artikelnr. S-950
In tolerantieveld H12. Passpieën in tolerantieveld H7 of H8 tegen meerprijs.
Categorie: Gietijzeren producten, Supports / Toebehoren, T-sleuven voor Gietijzer

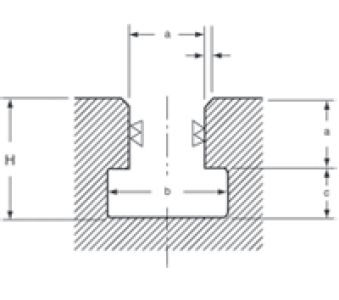

| Nominale maat: a | voor bouten | b | c | H | e |
|---|---|---|---|---|---|
| 10 | M8 | 17,5 - 18 | 8 | 18 | 1,0 |
| 12 | M10 | 20,5 - 21 | 9 | 21 | 1,0 |
| 14 | M12 1/2" | 23,5 - 24 | 10 | 24 | 1,0 |
| 16 | M14 | 26,5 - 27 | 11 | 27 | 1,0 |
| 18 | M16 5/8" | 29,5 - 30 | 12 | 30 | 1,5 |
| 20 | M18 | 33,5 - 34 | 14 | 34 | 1,5 |
| 22 | M20 3/4" | 37,5 - 38 | 16 | 38 | 1,5 |
| 24 | M22 7/8" | 41,0 - 42 | 18 | 42 | 1,5 |
| 28 | M24 1" | 47,0 - 48 | 20 | 48 | 1,5 |
| 32 | M27 1 1/8" | 54 | 22 | 54 | 1,5 |
| 36 | M30 1 1/4" | 60 | 25 | 61 | 2,0 |
| 42 | M36 1 1/2" | 70 | 29 | 74 | 2,0 |
