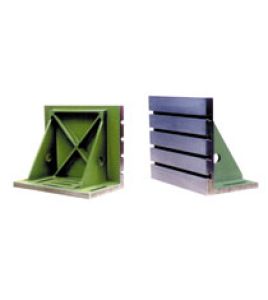

Hoekopspanplaten 90° met T-sleuven
Artikelnr. S-1501 - S-1506
Gemaakt uit hoogwaardig gietijzer, met versterkte buitenkanten. Vlakheid volgens DIN 876, haaksheid volgens DIN 875, klasse 0, I en 3.
Uitvoering AT met spangleuven in het grondvlak en T-sleuven in het opspanvlak. T-sleuven zijn gefreesd volgens DIN 650 met zuivere spangleuven.
Categorie: Gietijzeren producten, Meetproducten gietijzer, Hoekopspanplaten 90°
| Lengte mm | Breedte mm | Gewicht ca. kg | Klasse 0 | Klasse 1 | Klasse 3 |
|---|---|---|---|---|---|
| 150 | 75 | 6 | 7 | 15 | 30 |
| 200 | 100 | 11 | 7 | 15 | 30 |
| 275 | 150 | 24 | 9 | 20 | 40 |
| 300 | 150 | 33 | 11 | 22 | 45 |
| 400 | 225 | 54 | 12 | 25 | 50 |
| 500 | 300 | 105 | 15 | 30 | 60 |
Vlakheid / haaksheid in µ
Grotere afmetingen op aanvraag
